01Um plano de referência, três grandezas
A sonda reduzida refere o fundo ao Zero Hidrográfico. A altura da maré refere a superfície da água ao mesmo plano. A soma dá a profundidade naquele local e instante, também designada por sonda à hora (Sh).
Nos manuais e exercícios da Treino de Mar, sonda à hora é a distância vertical entre a superfície da água e o fundo no instante considerado. Se a altura da maré usada no cálculo for prevista, a sonda à hora obtida também é uma previsão.
O Zero Hidrográfico (ZH) é um plano convencionado, não a superfície atual da água nem o nível médio do mar. O IH usa-o como referência das sondas, linhas isobatimétricas e alturas previstas nas suas tabelas de marés.
| Grandeza | O que relaciona |
|---|---|
| Sonda reduzida · Sr | Fundo e ZH. |
| Altura da maré · h | Superfície da água e ZH. |
| Profundidade ou sonda à hora · Sh | Superfície da água e fundo. |

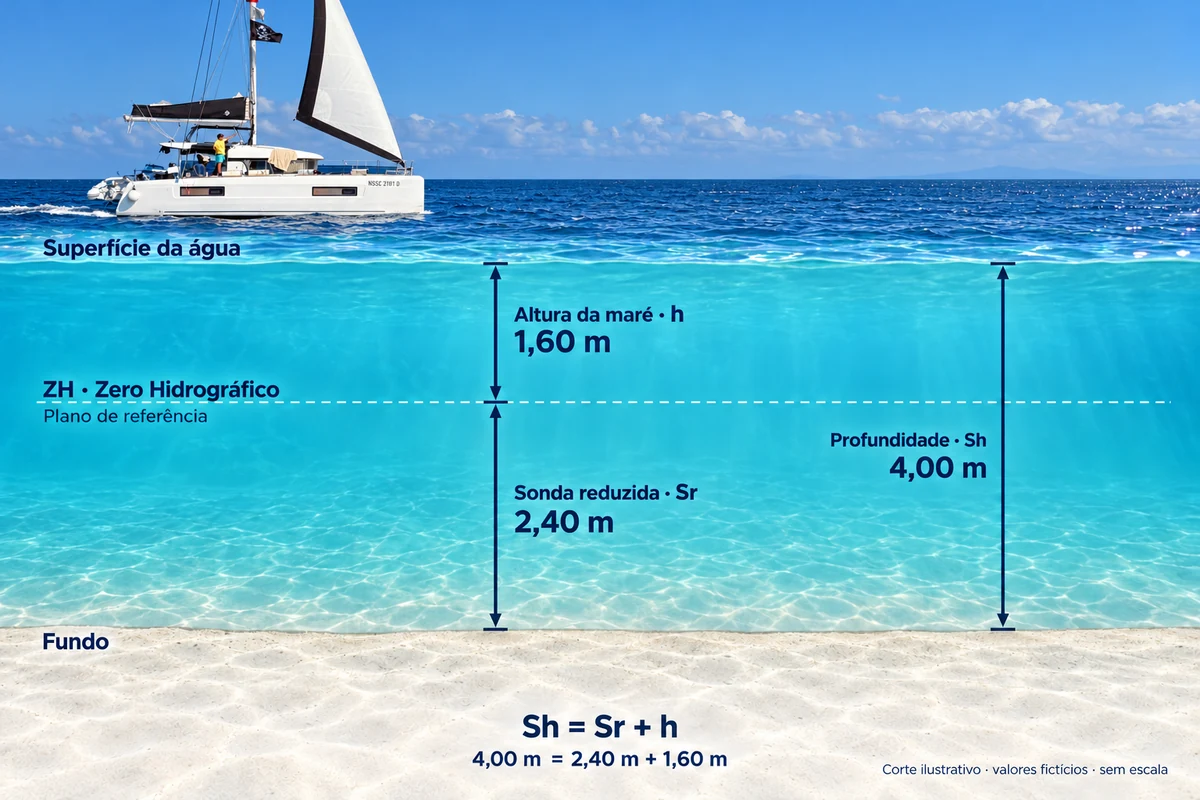

Na situação desenhada, a coluna de água divide-se em dois segmentos: superfície → ZH, que corresponde a h; e ZH → fundo, que corresponde a Sr.
Sh = Sr + h
02Um valor de sonda não é uma linha
Uma sonda pontual representa o valor da profundidade reduzida naquele ponto. Uma linha isobatimétrica une pontos com igual sonda reduzida. “Isóbata” é um sinónimo válido; “isóbara” refere-se à pressão atmosférica.
Assim, uma linha de 5 m e uma sonda isolada de 5 m podem usar o mesmo valor e datum, mas são representações diferentes. A linha não significa que a profundidade à hora seja sempre 5 m.
A carta deve ser lida com a sua legenda, notas, unidades, edição e correções. Os símbolos do esquema deste artigo são explicativos e não substituem a simbologia de uma carta de navegação.
03Da sonda ao espaço sob a quilha
- Compatibilizar os dados. A sonda e a altura da maré referem-se ao mesmo local e ZH; todos os valores estão em metros.
- Somar as duas grandezas. 2,40 + 1,60 = 4,00 m de profundidade prevista, ou sonda à hora.
- Descontar o calado. 4,00 − 1,80 = 2,20 m de resguardo estático sob a quilha.
Resguardo estático: 2,20 m
O calado é a distância vertical entre a linha de água e o ponto mais baixo relevante da embarcação. Por isso, profundidade e resguardo não são a mesma coisa.
O resultado usa um modelo estático: movimento da embarcação, ondas, efeitos hidrodinâmicos, incerteza dos dados e características do fundo podem exigir outras considerações. A conta, isoladamente, não determina uma margem operacional adequada.
04Inverter o raciocínio
Também se pode partir de um calado e de um resguardo pretendido para calcular a altura de maré necessária no modelo adotado.
- Calcular a profundidade pretendida. 1,80 + 0,60 = 2,40 m.
- Descontar a sonda reduzida. 2,40 − 1,10 = 1,30 m de altura de maré necessária.
- Comparar com uma previsão hipotética de 1,00 m. A profundidade seria 1,10 + 1,00 = 2,10 m e o resguardo 2,10 − 1,80 = 0,30 m.
- Concluir. Faltariam 0,30 m para satisfazer o critério de 0,60 m definido neste exemplo.
Os 0,60 m são um pressuposto fictício, não uma recomendação universal da Treino de Mar. Para saber quando se atinge determinada altura, é preciso consultar a previsão do local e interpretar a evolução da maré.
Ver os exemplos resolvidos de tabelas e ábaco05E se o fundo estiver acima do ZH?
O IH distingue profundidades positivas abaixo do ZH e negativas acima dele. Num cálculo com valores assinados, não se devem somar apenas os módulos.
- Representar a posição do fundo. Sr = −0,40 m neste modelo.
- Conservar o sinal na soma. −0,40 + 1,20 = 0,80 m de água sobre esse fundo.
- Detetar o erro possível. Somar 0,40 + 1,20 daria 1,60 m e contaria o segmento errado.
O sinal deste exemplo é uma convenção de cálculo, não uma reprodução da notação gráfica de uma cota de seca numa carta. Numa carta real, a simbologia deve ser interpretada segundo as respetivas convenções.
Três distinções que evitam enganos
- Previsto não significa medido. Se h veio de uma previsão, Sh também é uma profundidade prevista.
- Altura não é amplitude. A primeira refere um instante ao ZH; a segunda compara os níveis de extremos de maré associados.
- Nível não é corrente. Uma preia-mar ou baixa-mar não garante que a corrente local esteja parada.
Um sondador também pode mostrar profundidade sob o transdutor ou um valor corrigido para outra referência. Antes de comparar a leitura com a carta, é necessário conhecer a configuração do equipamento.
